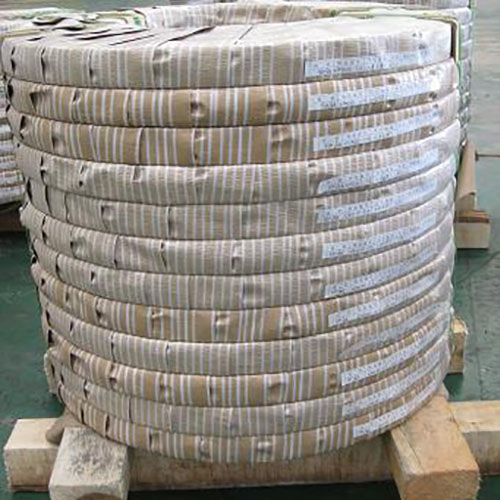

Messung der Dicke vonSpulen aus Edelstahl 316List ein wichtiger Schritt, um deren Qualität und Einhaltung der Standardspezifikationen sicherzustellen. Im Folgenden sind einige häufig verwendete Methoden zur Dickenmessung aufgeführt:
1. Ultraschalldickenmessung
Prinzip: Ultraschall-Dickenmessgeräte nutzen die Laufzeit von Ultraschallsignalen, um die Dicke von Materialien zu messen. Ultraschallwellen werden von einer Seite auf das Material übertragen und durch Reflexion zum Sensor zurückgeführt. Die Dicke des Materials wird anhand der Ausbreitungszeit berechnet.
Anwendbarkeit: Anwendbar auf Metalle und andere härtere Materialien, insbesondere für Materialien mit hohen Anforderungen an die Dickenmessung wie Edelstahl.
Arbeitsschritte:
Bringen Sie die Ultraschallsonde in Kontakt mit der Metalloberfläche und üben Sie einen gewissen Druck aus.
Stellen Sie das Gerät sorgfältig ein, damit die Ultraschallwellen von einer Seite präzise zur Sonde zurückreflektiert werden können.
Das Gerät berechnet automatisch die Dicke und zeigt sie auf dem Messgerät an.
2. Magnetisches Dickenmessgerät
Prinzip: Magnetische Dickenmessgeräte werden üblicherweise zur Messung der Dicke von Metallen (z. B. Stahl) mit ferromagnetischen Substraten verwendet. Das Instrument bestimmt die Dicke des Metalls durch Messung der Änderung des Magnetfelds.
Anwendbarkeit: Hauptsächlich anwendbar auf die Messung ferromagnetischer Materialien, möglicherweise nicht auf nichtmagnetische Metalle anwendbar, oder es ist möglicherweise eine spezielle Version erforderlich.
Arbeitsschritte:
Platzieren Sie die Sonde auf der Oberfläche der Edelstahlspule.
Das Instrument berechnet den Dickenwert anhand der Beziehung zwischen dem erzeugten Magnetfeld und der Dicke des gemessenen Materials.
3. Mechanisches Mikrometer
Prinzip: Das mechanische Mikrometer misst die Metalldicke durch physischen Kontakt, was für genaue Messungen in einem kleinen Bereich geeignet ist.
Anwendbarkeit: Geeignet zum Messen der Dicke eines kleinen Bereichs, der normalerweise in Labors oder bei Qualitätsprüfungen verwendet wird.
Arbeitsschritte:
Öffnen Sie die Mikrometerschraube und stellen Sie den Messbereich ein.
Klemmen Sie den Messkopf an den Rand der Metallspule und drehen Sie den Griff vorsichtig, bis das Mikrometer engen Kontakt mit der Metalloberfläche hat.
Lesen Sie die Skala auf dem Mikrometer ab, um den Dickenwert zu erhalten.
4. Röntgenfluoreszenzanalyse (RFA)
Prinzip: Die Röntgenfluoreszenzanalyse misst die Dicke, indem sie Röntgenstrahlen auf die Oberfläche von Edelstahl aussendet und dann das Fluoreszenzspektrum des Echos analysiert. Anwendbar zur Messung der Beschichtungs- oder Beschichtungsschichtdicke.
Anwendbarkeit: Hauptsächlich zur Schichtdickenmessung verwendet, geeignet für die Inspektion von Edelstahloberflächenbeschichtungen.
Arbeitsschritte:
Richten Sie die Röntgensonde auf die Messoberfläche.
Regen Sie Röntgenstrahlen an und sammeln Sie das Fluoreszenzsignal des Echos. Das Gerät berechnet dann automatisch die Dicke.
5. Laserdickenmessung
Prinzip: Bei der Laserdickenmessung wird die Oberfläche eines Werkstücks mit einem Laserstrahl beleuchtetEdelstahlspuleund berechnet die Dicke anhand der Zeitdifferenz des reflektierten Lichts.
Anwendbarkeit: Es eignet sich für die hochpräzise und schnelle Messung der Dicke von Metallmaterialien, insbesondere für Produktionslinien oder automatisierte Tests.
Arbeitsschritte:
Richten Sie den Lasersensor auf die Oberfläche des zu messenden Objekts.
Der Lasersensor sendet einen Laserstrahl aus und empfängt das reflektierte Licht. Der Dickewert wird durch Berechnung der Laufzeitdifferenz des Strahls ermittelt.
6. Elektronisches Dickenmessgerät
Prinzip: Elektronische Dickenmessgeräte verwenden normalerweise Kapazität, Induktion und andere Prinzipien, um die Dicke von Edelstahlspulen zu messen.
Anwendbarkeit: Es eignet sich für die schnelle Online-Messung dünnschichtiger Materialien, insbesondere von Metallblechen.
Arbeitsschritte:
Bringen Sie den Sensor des elektronischen Dickenmessgeräts in Kontakt mit der Edelstahloberfläche.
Das Instrument misst automatisch den Dickenwert und zeigt ihn an.
Zusammenfassend hängt die Auswahl des geeigneten Messverfahrens von den Anforderungen an die Messgenauigkeit, der Messumgebung und der Verfügbarkeit der Geräte ab. Für die Produktion in großem Maßstab und die in der industriellen Produktion übliche Echtzeiterkennung werden am häufigsten Ultraschall-Dickenmessgeräte und elektronische Dickenmessgeräte verwendet. Für Messungen im kleinen Maßstab mit hohen Präzisionsanforderungen sind auch mechanische Mikrometer und Laserdickenmessungen eine gute Wahl.
